发表于：2019/7/9 18:32:15
#0楼
之前发布了“STM32F1_24输入24输出_4路步进电机加减速源码”，有论坛的朋友需要跟触摸屏通信；
故做了个简易测试例程；仅供参考；
程序是在KEIL 5.50版本建立的，请安装5.20并破解后使用；
编译环境链接：https://pan.baidu.com/s/1L6oFInInf3tNs6eTbInmDA
提取码：nea9
威纶通软件下载：
http://www.weinview.cn/ServiceSupport/Download/Index.aspx
所用的硬件资源
1：主控:STM32F103VCT6(100脚)
2：24路输入（NPN：低电平有效）;
3：24路输出（NPN：输出低电平）;
4：1路RS232;
5：1路RS485(或者RS232) ;
6：1路CAN;
7：4路S形步进电机驱动，加减速，速度与脉冲可设定；
8：ATC24C02存储；

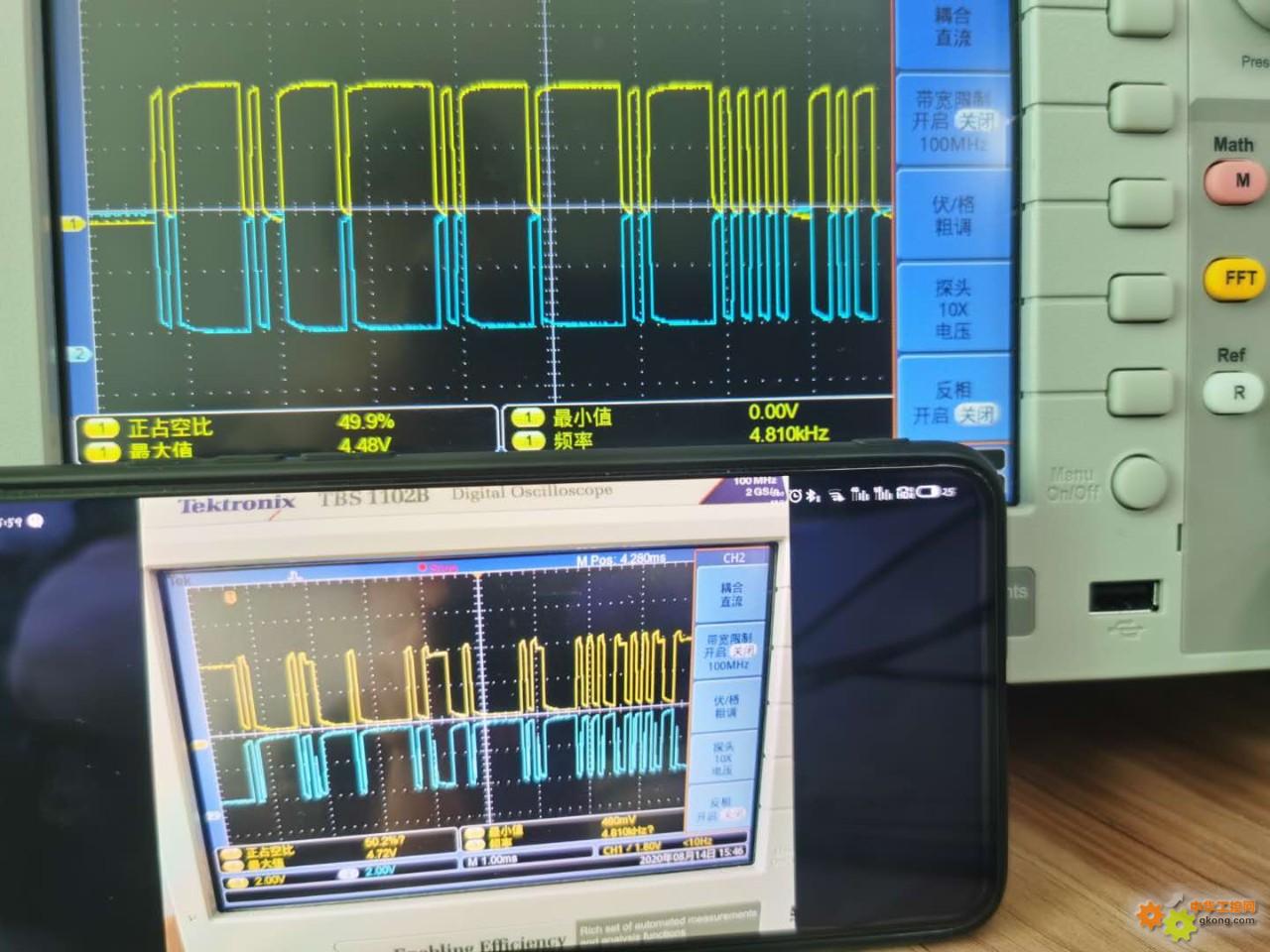

控制板设定为Modbus Rtu分机，通信资源如下：
触摸屏通信设定：19200.8.1.N
3X地址范围：0-127(只读)
0-3：输入状态(64个位)
4-7：输出状态(64个位)
8-11：辅助位状态(64个位)
12-31：10个32位的数据寄存器
32-127:只读寄存器
4X地址范围：0-118(读写)
0-3： 手动输出(64个位) 不可存储
4-11：辅助位状态(64个位) 不可存储
12-31：10个32位的数据寄存器 可存储
32-33: 辅助位状态(32个位) 可存储
33-118:读写寄存器 可存储；
通信解释函数封装成库，不影响使用功能；使用中有疑问在此讨论；
![附件 主界面.jpg]()
![附件 输入状态界面.jpg]()
![附件 输出状态.jpg]()
![附件 手动输出.jpg]()
![附件 手动测试步进.jpg]()
![附件 通信设定.jpg]()
故做了个简易测试例程；仅供参考；
程序是在KEIL 5.50版本建立的，请安装5.20并破解后使用；
编译环境链接：https://pan.baidu.com/s/1L6oFInInf3tNs6eTbInmDA
提取码：nea9
威纶通软件下载：
http://www.weinview.cn/ServiceSupport/Download/Index.aspx
所用的硬件资源
1：主控:STM32F103VCT6(100脚)
2：24路输入（NPN：低电平有效）;
3：24路输出（NPN：输出低电平）;
4：1路RS232;
5：1路RS485(或者RS232) ;
6：1路CAN;
7：4路S形步进电机驱动，加减速，速度与脉冲可设定；
8：ATC24C02存储；
控制板设定为Modbus Rtu分机，通信资源如下：
触摸屏通信设定：19200.8.1.N
3X地址范围：0-127(只读)
0-3：输入状态(64个位)
4-7：输出状态(64个位)
8-11：辅助位状态(64个位)
12-31：10个32位的数据寄存器
32-127:只读寄存器
4X地址范围：0-118(读写)
0-3： 手动输出(64个位) 不可存储
4-11：辅助位状态(64个位) 不可存储
12-31：10个32位的数据寄存器 可存储
32-33: 辅助位状态(32个位) 可存储
33-118:读写寄存器 可存储；
通信解释函数封装成库，不影响使用功能；使用中有疑问在此讨论；
附件:维纶通触摸屏与通信.rar
[本地下载]附件:STM32F1_24-24V1.1(ModbusRTU主控测试).rar
[本地下载][此贴子已经被作者于2019/7/10 9:40:18编辑过]
