通过压力来控制变频器的频率，是要通过变频器的PID来实现吗？，是的话该怎么接线和设置参数？
此帖发自论坛APP
只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 结帖 | 管理
49161
产品体验中心会员
kdrjl 版主
文章数：24272
年度积分：50
历史总积分：49161
作者的所有帖子(24272)
注册时间：2004/2/17
发站内信
2018论坛优秀版主
2017论坛优秀版主
2016论坛优秀版主
2015论坛优秀版主
2014论坛优秀版主
我秀我做2014
2013论坛优秀版主
秀秀我的办公桌
晒晒工控小礼品
2012论坛优秀版主
2011论坛贡献奖
2010年论坛优秀版主
发表于：2018/7/10 13:49:09
#1楼
每种变频器这样的类似应用，都不一样，要看说明书的说明才行呢。不是千篇一律的模式。凡是带内置PID控制的变频器，都是类似的原理，但操作方式各是个嘛。
只看该作者 | 赞[1] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理
659
447388891
文章数：78
年度积分：50
历史总积分：659
作者的所有帖子(78)
注册时间：2018/6/30
发站内信
发表于：2018/7/10 18:17:33
#2楼
以下是引用kdrjl在2018/7/10 13:49:09的发言：
每种变频器这样的类似应用，都不一样，要看说明书的说明才行呢。不是千篇一律的模式。凡是带内置PID控制的变频器，都是类似的原理，但操作方式各是个嘛。
你可以讲一个你熟悉的变频器牌子吗？
此帖发自论坛APP
只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理
21748
xuzhaokun
文章数：8748
年度积分：372
历史总积分：21748
作者的所有帖子(8748)
注册时间：2013/5/6
发站内信
发表于：2018/7/10 19:14:55
#3楼
这就得看你用的变频器的说明书了，里边有详细的介绍。
此帖发自手机工控论坛
只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理
11963
蛇会大学
文章数：4465
年度积分：289
历史总积分：11963
作者的所有帖子(4465)
注册时间：2015/12/14
发站内信
2018论坛分享达人
发表于：2018/7/10 19:47:54
#4楼

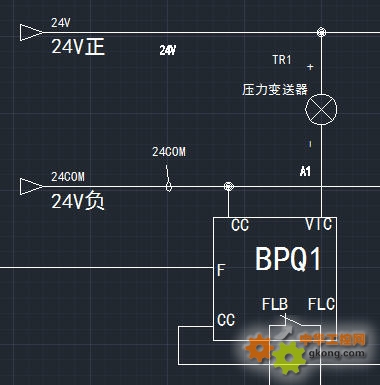

很久以前做过的恒水位控制，压力变送器是4~20MA，变频器东芝S15，第二张图的红圈就是有关PID的设置，具体自己查说明书

附件 2.jpg

附件 3.jpg
只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理
23787
产品体验中心会员
dlr
文章数：4365
年度积分：606
历史总积分：23787
作者的所有帖子(4365)
注册时间：2007/1/3
发站内信
2018论坛热心网友
2017论坛贡献奖
2017春节活动(三)
2016论坛贡献奖
2016国庆活动(三)
2015论坛贡献奖
2015春节活动
2014论坛贡献奖
2013辞旧迎新
2013论坛贡献奖
2010年度论坛贡献奖
2010年四月影像
09工控人生征文
08年最佳博客奖
发表于：2018/7/10 21:00:22
#5楼
  通过压力控制变频器的频率，要通过变频器的PI来实现，微分D不用。
  水压设定信号用电位器设定(11、12、13)，水压信号(如4-20MA)从变频器的电流输入端子CI输入(以上以富士为例)。设置的参数有：给定信号输入端，PID模式选择，即正、反动作，反馈信号选择，水压信号的滤波时间，P及I 参数的设置。
只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理
7968
蜀中之首
文章数：5235
年度积分：50
历史总积分：7968
作者的所有帖子(5235)
注册时间：2018/5/27
发站内信
发表于：2018/7/10 21:27:40
#6楼
用变频器的PID控制水压，可以选用变频器自带的参数，线路按规矩接好，变频器一些参数设置好
比如传感器是0-10v，10kg，线路按10v接，目标6kg，设置目标值60%
具体变频器再看详细参数
只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理
49161
产品体验中心会员
kdrjl 版主
文章数：24272
年度积分：50
历史总积分：49161
作者的所有帖子(24272)
注册时间：2004/2/17
发站内信
2018论坛优秀版主
2017论坛优秀版主
2016论坛优秀版主
2015论坛优秀版主
2014论坛优秀版主
我秀我做2014
2013论坛优秀版主
秀秀我的办公桌
晒晒工控小礼品
2012论坛优秀版主
2011论坛贡献奖
2010年论坛优秀版主
发表于：2018/7/11 8:42:29
#7楼
回复 #2楼 447388891

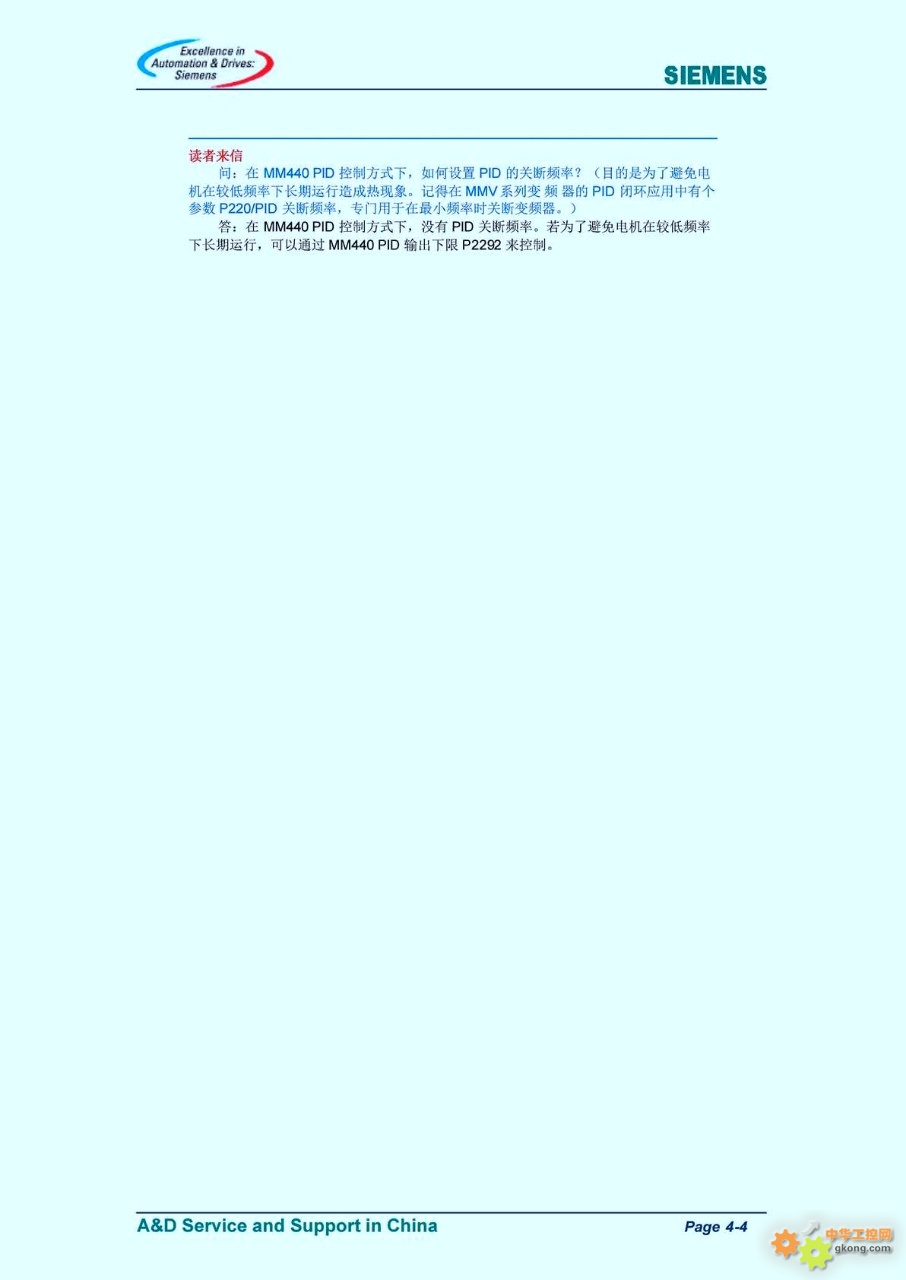

当然可以了。我熟悉西门子的变频器。它的内置PID如何使用，有很详细的文档，你可以去下载看一看，涉及的参数很多，所以这里不赘述。但我可以传给你几个文件作参考。
