PLC与西门子触摸屏的RS485通信
连接数目
S7-200 SMART CPU既可以通过本体集成的RS485端口或信号板连接支持PPI协议的西门子HMI设备，还可以通过本体集成的以太网口来连接支持S7协议的西门子HMI设备。
当CPU的三个物理接口同时连接西门子HMI设备时（包含信号板），最多的连接资源数是16个。

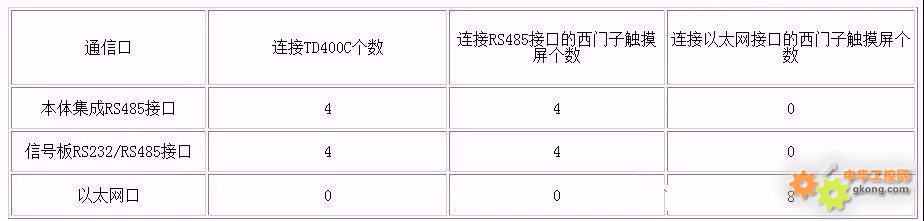

表1. CPU的连接能力
![附件 表1. CPU的连接能力.jpg]()
Smart Panels 支持的 PLC：
第一代产品 SmartLine（无以太网接口）:S7-200、OMRON CP1系列、三菱 FX 系列、Modbus RTU
注意：只能建一个通讯连接，否则Smart Panels 无法启动项目（白屏）。
第二代产品SmartLine-IE:
串口：S7-200、OMRON CP1系列、三菱 FX 系列、Modbus RTU、台达（DVP-SV/ES2 系列）
以太网：S7-200（CP243-1）、Smart200、LOGO!
Smart Panels 通过串口只能连接一个设备，通过以太网可以连接三个设备，但是串口和以太网不能同时使用（编译通不过）。
注意：串口和以太网口只能使用一个，否则编译通不过。
创建项目
用户需要使用WinCC Flexible 2008 SP2 China或以上版本来组态第一代产品SmartLine，如果是第二代产品SmartLine IE的话，只能使用WinCC Flexible 2008 SP4 China进行组态。
用户既可以在WinCC Flexible中直接创建项目，也可以使用向导创建。下文主要介绍如何直接创建项目。

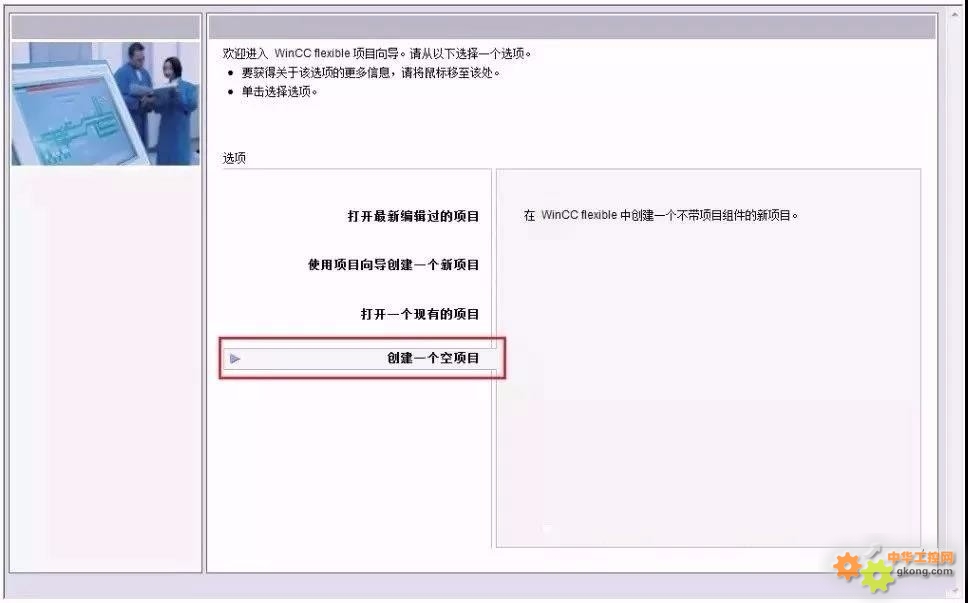

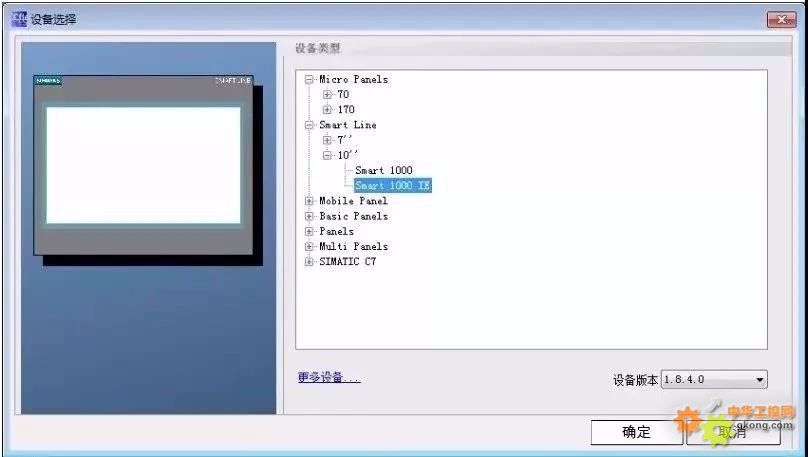

双击PC桌面的SIMATIC WinCC flexible图标可以启动WinCC flexible，在启动画面中选择“创建一个空项目”，如图1 所示。鼠标左键单击“创建一个空项目”后，打开如图2所示的“设备选择”界面。在该界面选择所使用的设备，在此以Smart 1000 IE为例。
![附件 图1. 直接创建项目.jpg]()
图1. 直接创建项目
![附件 图2. 设备选择.jpg]()
图2. 设备选择
配置通信连接
用户通过以下步骤可配置Smart 1000 IE与S7-200 SMART CPU的PPI通信。

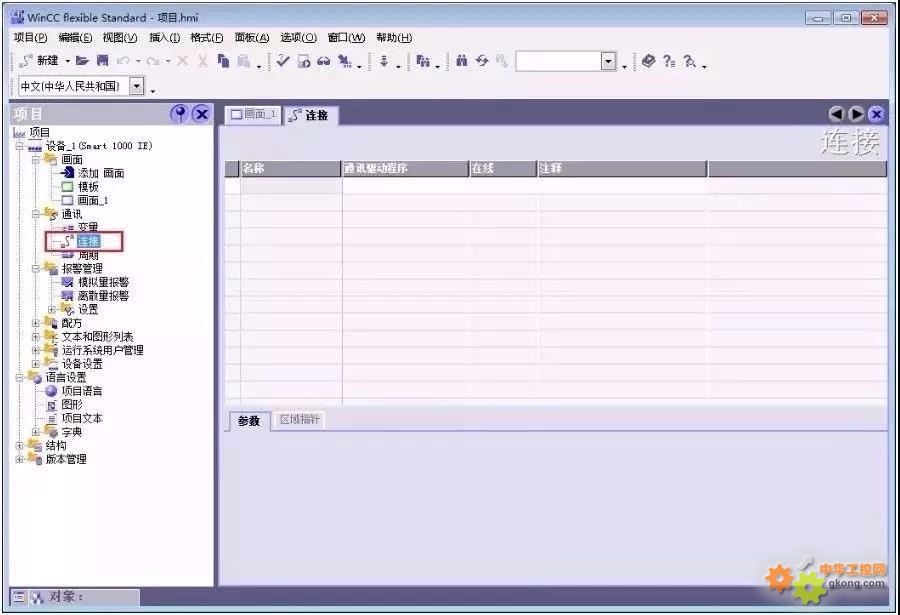

第一步：在WinCC flexible的主工作窗口中，展开左侧树形项目结构，选择“项目”>“通讯”>“连接”，双击“连接”图标以打开“连接设置”的属性窗口。如图3所示。
![附件 图3. 打开连接窗口.jpg]()
图3. 打开连接窗口

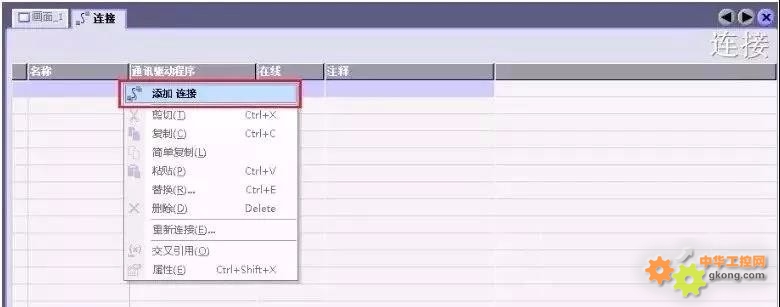

第二步：在“连接”窗口中双击名称下方的空白表格，或者右击鼠标选择快捷菜单中的“添加连接”可以添加与CPU的连接。如图4所示。
![附件 图4. 添加连接.jpg]()
图4. 添加连接

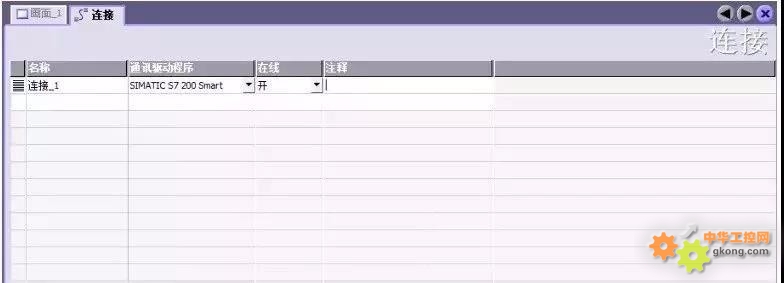

第三步：添加连接后，根据项目需求用户可以修改默认的连接名称“连接_x”，并选择“通讯驱动程序”和是否在线。由于连接的设备是S7-200 SMART CPU，所以在“通讯驱动程序”下方的下拉菜单处选择“SIAMTIC S7 200 SMART”作为通讯驱动程序，同时激活在线连接。如图5所示。
![附件 图5. 配置连接.jpg]()
图5. 配置连接

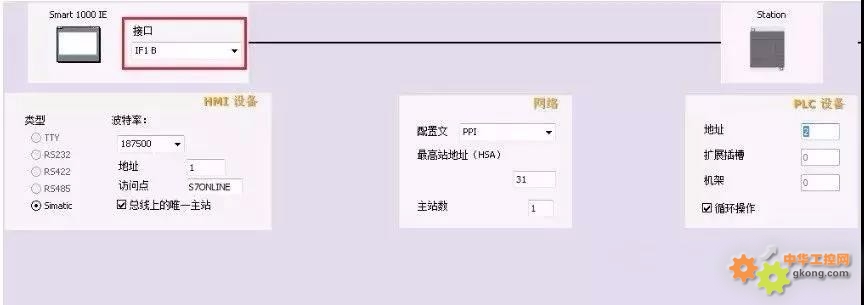

第四步：设置连接参数。首先选择Smart 1000 IE的接口为“IF1 B”，即触摸屏的RS422/485物理接口。选中该接口后，该接口的参数设置窗口将在其下方自动显示。设置触摸屏的通信波特率为187500，站地址为1。
接着在“网络”窗口选择“PPI”为通信双方的通信协议。
最后在“PLC设备”窗口设置CPU的站地址，此处设置CPU的站地址为2，如图5所示。
![附件 图6. 连接参数设置.jpg]()
图6. 连接参数设置
注意：CPU的地址必须不同于HMI设备的地址，二者不能重复。

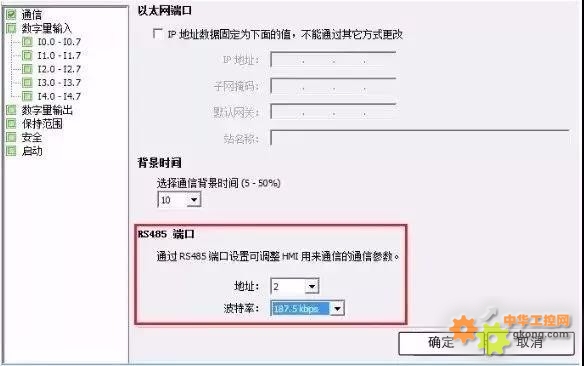

第五步：设置S7-200 SMART CPU的波特率和站地址。在STEP 7 Micro/WIN SMART软件的项目树中选择“系统块”，然后按“回车”键，即可打开如图7所示的“系统块”窗口。为CPU的RS485端口设置的站地址和波特率必须与图6的配置保持一致，CPU的站地址为2，通信波特率为187.5 kbps。
![附件 图7. S7-200 SMART通信口设置.jpg]()
图7. S7-200 SMART通信口设置
至此已经配置完成了Smart 1000 IE与S7-200 SMART CPU的PPI通信。
启动操作画面

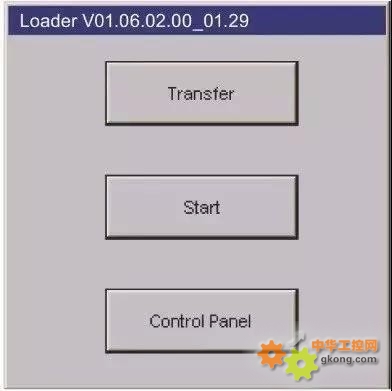

给Smart 1000 IE设备上电时屏幕会短暂出现启动画面，如图8所示。图中的三个按钮代表的含义如下。
Transfer：HMI设备设置为“传送”模式。
Start：启动装载在HMI设备上的项目。
Control Panel：点击该按钮后进入HMI设备的控制面板，用户在控制面板可以选择传输模式，添加密码等。
![附件 图8. 启动画面.jpg]()
图8. 启动画面
下载项目文件

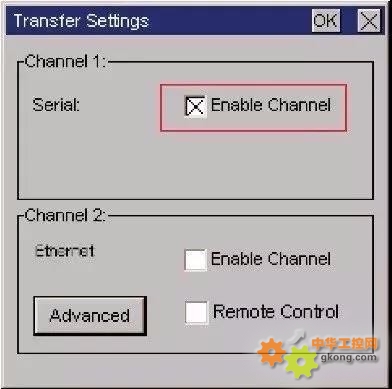

要将配置好的项目下载到Smart 1000 IE设备上，首先要保证HMI设备的通信口处于激活状态，可通过HMI设备的“Control Panel”>“Transfer”进行设置，如图9所示。如果选择串口方式下载项目，首先需要勾选“Serial”右侧的“Enable Channel”。
![附件 图9. 通信口使能.jpg]()
图9. 通信口使能
其次，要使用Siemens原装的PPI编程电缆下载项目，RS-232/PPI电缆（订货号6ES7 901-3CB30-0XA0）和USB/PPI电缆（订货号6ES7 901-3DB30-0XA0）都可以。当使用的电缆是USB/PPI时，要求其E-STAND版本是05或更高版本。

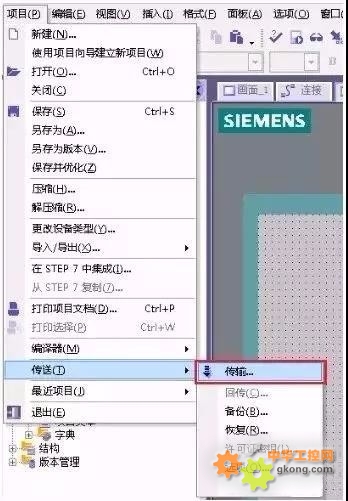

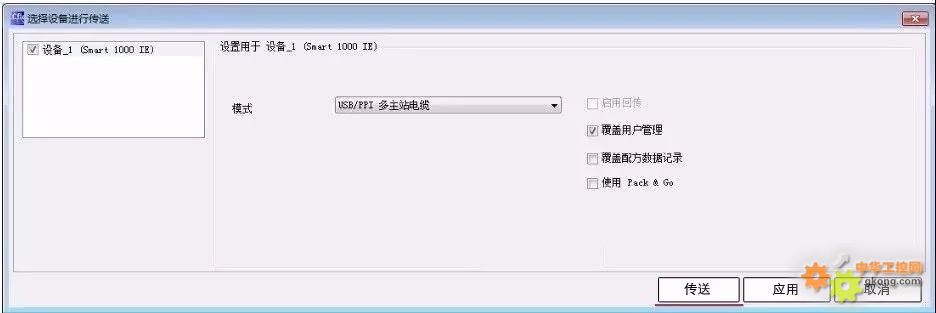

接着在WinCC flexible 软件的菜单栏选择“项目”>“传送”>“传输”，如图10 所示。单击“传输”即可打开“选择设备进行传送”窗口，如图11所示。在“选择设备进行传送”窗口，用户可以选择传输模式为“串行”或“串口（通过USB-PPI电缆）”，在此选择后者进行传输。
![附件 图10. 打开传输设置.jpg]()
图10. 打开传输设置
![附件 图11. 传输设置.jpg]()
图11. 传输设置
给Smart 1000 IE设备断电再上电后，HMI设备将会出现启动画面，单击Transfer按钮，使HMI设备处于“传送”模式。
接着在WinCC flexible软件中选择“项目”>“传送”>“传输”，单击图11中的“传送”按钮，待HMI设备中的传送状态显示为“传输完成”时，至此已成功通过串口模式将项目传送到HMI设备。
